Placas

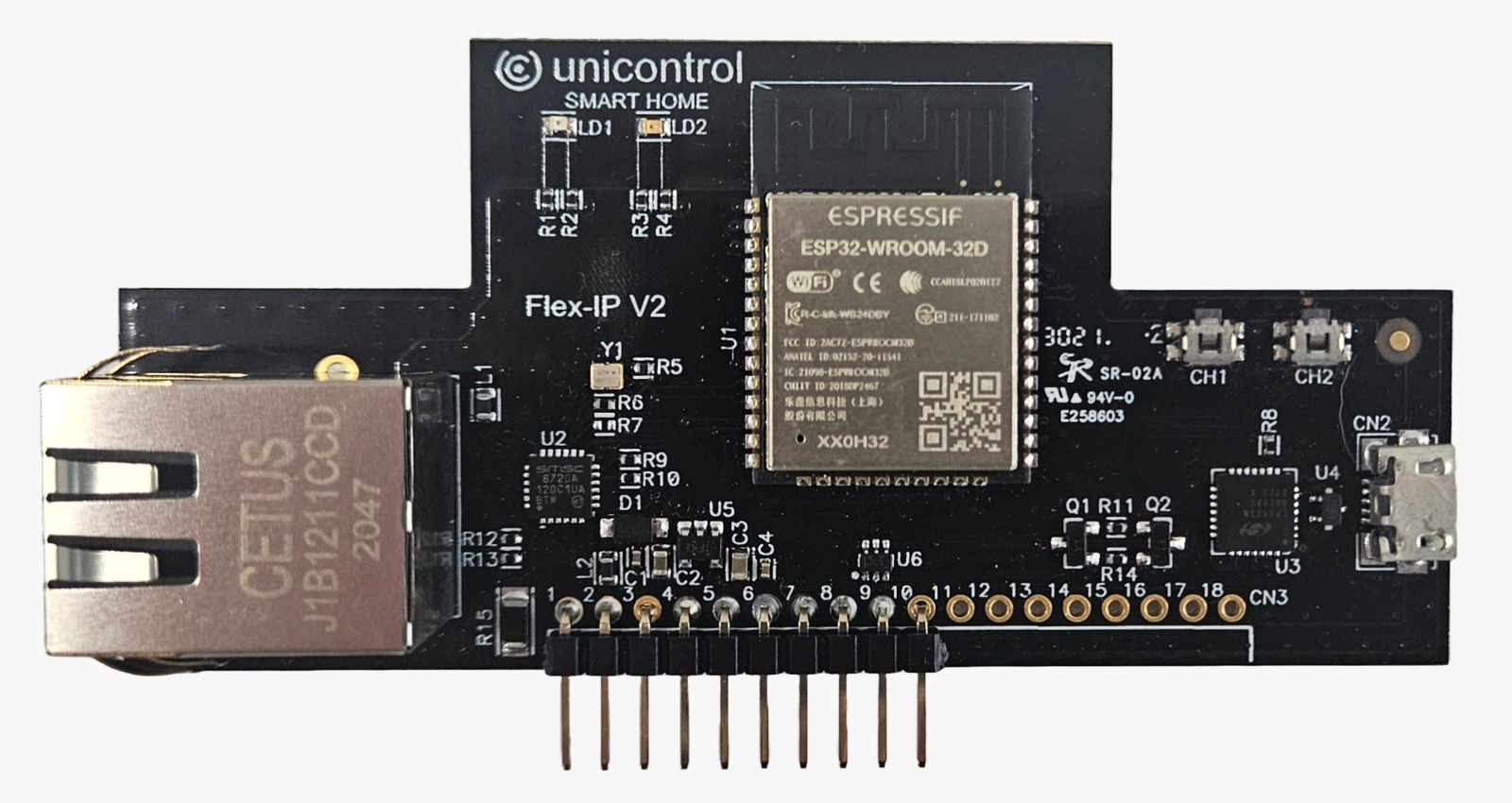

FLEXIP
A FLEX IP atua como cérebro da automação. Com ela, é possível comandar as placas da linha Flexhome (IDC, IODC e OAC) facilmente via barramento I2C. Embarcada com o chip ESP32, a Flex IP conta com tecnologias WI-FI, Ethernet, I2C Bus e Bluetooth. Todos esses recursos podem ser ativados e usados em diferente contextos. Além dessas funcionalidades, graças a Flex IP, os módulos da linha Flexhome possuem integração nativa com os projetos Home Assistant e ESPHome.
GPIO Pinout
Pin | Function |
---|---|
PIN 1 | GND |
PIN 2 | +5V |
PIN 3 | GND |
PIN 4 | +3V3 |
PIN 5 | IO32/SCLB |
PIN 6 | IO33/SDAB |
PIN 7 | IO14/SCLA |
PIN 8 | IO13/SDAA |
PIN 9 | IO16 |
PIN 10 | IO4 |
PIN 11 | IO4 |
PIN 12 | IO5 |
PIN 13 | EN |
PIN 14 | IO12 |
PIN 15 | IO35 |
PIN 16 | IO34 |
PIN 17 | IO39 |
PIN 18 | IO36 |
Configuração Básica
Esse conteúdo não está acessível publicamente, para ter acesso ao arquivo de configuração é necessário possuir a assinatura Unicontrol Developer Program após a adesão da assinatura você irá poder visualizar e baixar o arquivo de configuração.
Tutorial & Apresentação
Em breve o vídeo ensinado a configurar.
